۱. بوش میل سوپاپ چیست و کجا قرار دارد؟

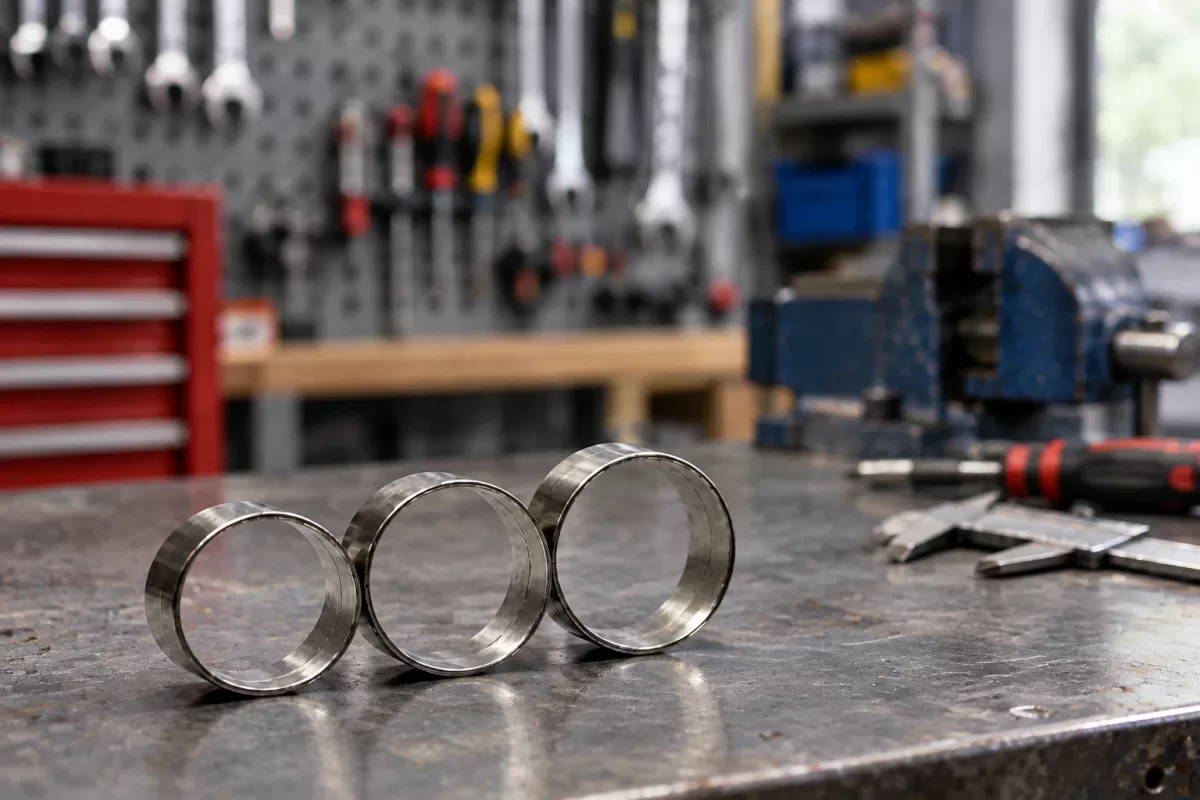

بوش میل سوپاپ قطعه‌ای استوانه‌ای یا حلقه‌ای‌شکل است که در موتورهای مجهز به این ساختار، به‌عنوان سطح تکیه‌گاه و یاتاقان لغزشی برای میل‌سوپاپ عمل می‌کند. میل‌سوپاپ هنگام چرخش، نیروهای ناشی از عملکرد بادامک‌ها و مجموعه سوپاپ‌ها را تحمل می‌کند؛ بنابراین، محل تکیه‌گاه آن باید از دقت ابعادی و شرایط روانکاری مناسبی برخوردار باشد.
بوش میل سوپاپ معمولاً در محل تکیه‌گاه میل‌سوپاپ در سرسیلندر یا مجموعه مربوط به آن قرار می‌گیرد. البته طراحی موتورهای مختلف یکسان نیست؛ در بعضی موتورها از بوش مجزا استفاده می‌شود و در برخی دیگر، میل‌سوپاپ مستقیماً روی سطوح یاتاقانی ماشین‌کاری‌شده در سرسیلندر یا پایه‌های نگهدارنده می‌چرخد.
بنابراین، هنگام تهیه این قطعه باید نوع موتور و ساختار تکیه‌گاه میل‌سوپاپ بررسی شود.
۲. وظایف اصلی بوش میل سوپاپ
بوش میل سوپاپ، با وجود ابعاد نسبتاً کوچک، در عملکرد صحیح مجموعه میل‌سوپاپ نقش مهمی دارد. مهم‌ترین وظایف آن عبارت‌اند از:
کاهش اصطکاک و سایش
میل‌سوپاپ در زمان کارکرد موتور به‌صورت پیوسته می‌چرخد. بوش مناسب، با ایجاد سطح تکیه‌گاه و فراهم کردن شرایط لازم برای تشکیل لایه روغن، به کاهش اصطکاک میان سطوح متحرک کمک می‌کند.
حفظ لقی استاندارد میل‌سوپاپ
لقی بین میل‌سوپاپ و تکیه‌گاه آن باید در محدوده تعیین‌شده توسط سازنده موتور باشد. لقی بیش از حد می‌تواند باعث حرکت نامناسب محور، افزایش صدا و اختلال در توزیع روغن شود. از طرف دیگر، لقی بسیار کم نیز ممکن است در اثر انبساط حرارتی یا کاهش روانکاری، به گیرپاژ و آسیب قطعات منجر شود.
کمک به روانکاری مناسب
روغن موتور باید به سطوح لغزشی میل‌سوپاپ برسد تا از تماس مستقیم و فرسایش زودهنگام جلوگیری شود. وضعیت مجاری روغن و طراحی بوش در این فرآیند اهمیت دارد.
کمک به افزایش عمر میل‌سوپاپ و تکیه‌گاه آن
وقتی بوش از نظر جنس، ابعاد و شرایط نصب مناسب باشد، فشار و سایش در محل تکیه‌گاه بهتر کنترل می‌شود. این موضوع می‌تواند احتمال آسیب دیدن میل‌سوپاپ و مجموعه نگهدارنده آن را کاهش دهد.
۳. علائم خرابی بوش میل سوپاپ
خرابی بوش میل سوپاپ همیشه با یک نشانه مشخص همراه نیست. بسیاری از علائم آن ممکن است با مشکلات روغن‌کاری، فرسودگی میل‌سوپاپ یا خرابی سایر اجزای سرسیلندر اشتباه گرفته شوند. مهم‌ترین مواردی که باید بررسی شوند عبارت‌اند از:
۱. ایجاد صدای غیرعادی از قسمت بالای موتور
افزایش لقی در محل تکیه‌گاه میل‌سوپاپ ممکن است باعث ایجاد صدای مکانیکی غیرعادی شود. بااین‌حال، صدای تق‌تق یا ضربه از بالای موتور به‌تنهایی نشانه قطعی خرابی بوش نیست و باید وضعیت فیلر سوپاپ، بادامک‌ها، تایپیت‌ها و سایر قطعات نیز بررسی شود.
۲. افزایش لقی میل‌سوپاپ
یکی از نشانه‌های مهم فرسودگی، افزایش لقی شعاعی یا تغییر وضعیت تکیه‌گاه میل‌سوپاپ است. تشخیص دقیق این مشکل به اندازه‌گیری لقی و مقایسه آن با مقادیر مجاز همان موتور نیاز دارد.
۳. مشاهده آثار سایش یا خراش
خط‌افتادگی، خراش، تغییر رنگ ناشی از حرارت یا سایش غیرعادی روی سطح بوش و میل‌سوپاپ می‌تواند نشانه روانکاری نامناسب، آلودگی روغن، ناهم‌محوری یا استفاده از قطعه نامناسب باشد.
۴. اختلال در روانکاری محل تکیه‌گاه
اگر مجاری روغن مسدود باشند یا لقی مجموعه از محدوده استاندارد خارج شود، شرایط روانکاری میل‌سوپاپ ممکن است مختل شود. در چنین شرایطی، بررسی مسیر روغن و وضعیت سایر سطوح لغزشی ضروری است.
نکته فنی: افت فشار روغن، صدای موتور و کاهش عملکرد خودرو علائم اختصاصی خرابی بوش میل سوپاپ نیستند. پیش از تصمیم به تعویض، باید علت اصلی با بررسی فنی مشخص شود.
۴. دلایل فرسودگی و آسیب‌دیدگی بوش میل سوپاپ
عمر بوش میل سوپاپ به کیفیت قطعه، شرایط کارکرد موتور، روانکاری و دقت نصب وابسته است. مهم‌ترین عوامل خرابی عبارت‌اند از:
روغن‌کاری نامناسب
کاهش سطح روغن، استفاده از روغن نامناسب یا تأخیر در تعویض آن می‌تواند باعث کاهش کیفیت روانکاری و افزایش اصطکاک شود. در نتیجه، سطوح بوش و میل‌سوپاپ سریع‌تر فرسوده می‌شوند.
آلودگی روغن موتور
وجود ذرات فلزی، دوده و آلودگی‌های دیگر در روغن می‌تواند سایش سطوح لغزشی را تشدید کند. به همین دلیل، هنگام تعمیر موتور باید وضعیت روغن، فیلتر و مجاری روغن‌کاری نیز بررسی شود.
نصب غیراصولی
جا زدن نامناسب بوش، آسیب دیدن سطح آن هنگام نصب، رعایت نکردن هم‌محوری یا ماشین‌کاری غیردقیق می‌تواند موجب ایجاد لقی نامناسب و سایش زودهنگام شود.
استفاده از بوش نامتناسب یا بی‌کیفیت
تفاوت در ابعاد، جنس و کیفیت ساخت می‌تواند بر عملکرد بوش تأثیر بگذارد. قطعه‌ای که با مشخصات موتور مطابقت نداشته باشد، حتی اگر از نظر ظاهری سالم به نظر برسد، ممکن است در زمان کارکرد دچار مشکل شود.
فرسودگی میل‌سوپاپ یا محل نشیمن
گاهی مشکل فقط به بوش محدود نیست. اگر سطح میل‌سوپاپ یا محل استقرار بوش نیز دچار سایش، تغییر شکل یا آسیب شده باشد، تعویض بوش به‌تنهایی ممکن است مشکل را برطرف نکند.
۵. چه زمانی بوش میل سوپاپ باید تعویض شود؟
تعویض بوش میل سوپاپ باید براساس وضعیت واقعی قطعه و اندازه‌گیری‌های فنی انجام شود، نه صرفاً براساس کیلومتر کارکرد یا شنیدن صدای موتور.
در شرایط زیر، بررسی و احتمال تعویض بوش ضروری است:
- لقی میل‌سوپاپ از محدوده مجاز سازنده بیشتر باشد.
- سطح داخلی بوش دچار سایش شدید، خراش یا تغییر شکل شده باشد.
- آثار آسیب ناشی از کمبود روغن یا افزایش دمای غیرعادی مشاهده شود.
- بوش در محل خود شل شده یا استقرار مناسبی نداشته باشد.
- در جریان تعمیر اساسی موتور، اندازه‌گیری‌ها نشان دهند که بوش دیگر شرایط استاندارد را ندارد.
در صورت مشاهده خرابی، باید وضعیت میل‌سوپاپ، محل نشیمن، مجاری روغن و سایر قطعات مرتبط نیز بررسی شود. در برخی موارد، تعمیر یا ماشین‌کاری محل تکیه‌گاه طبق دستورالعمل سازنده ضروری است.
۶. نکات مهم در خرید بوش میل سوپاپ
انتخاب بوش مناسب، علاوه بر کیفیت قطعه، به تطابق دقیق آن با موتور موردنظر وابسته است. هنگام خرید به نکات زیر توجه کنید:
تطابق با نوع موتور و خودرو
اولین معیار، سازگاری بوش با موتور و طراحی تکیه‌گاه میل‌سوپاپ است. صرف شباهت ظاهری یا یکسان بودن قطر تقریبی برای انتخاب قطعه کافی نیست.
دقت ابعادی
قطر داخلی و خارجی، طول، ضخامت دیواره و سایر ابعاد بوش باید با مشخصات فنی قطعه موردنظر مطابقت داشته باشند. در صورت نیاز به ماشین‌کاری پس از نصب، مقدار نهایی باید طبق دستورالعمل سازنده تعیین شود.
کیفیت جنس و سطح قطعه
جنس بوش باید برای شرایط بارگذاری، اصطکاک و دمای کاری موتور مناسب باشد. سطح داخلی نیز باید از کیفیت پرداخت مطلوب برخوردار باشد تا امکان عملکرد صحیح مجموعه فراهم شود.
کیفیت ساخت و یکنواختی ابعاد
سطح نامنظم، لبه‌های آسیب‌دیده، پلیسه یا تغییرات ابعادی نامتعارف می‌توانند نشانه‌هایی برای بررسی بیشتر کیفیت قطعه باشند. البته ارزیابی نهایی به اندازه‌گیری و کنترل فنی نیاز دارد.
تهیه قطعه از تأمین‌کننده معتبر
برای تعمیرکاران و فروشندگان قطعات خودرو، اطمینان از تطابق قطعه با کاربرد موردنظر و امکان دریافت اطلاعات صحیح درباره آن اهمیت دارد. هنگام خرید، مشخصات موتور و کد یا شناسه قطعه را در اختیار تأمین‌کننده قرار دهید تا احتمال اشتباه کاهش پیدا کند.
۷. مراحل و نکات فنی نصب بوش میل سوپاپ
نصب بوش میل سوپاپ از آن دسته عملیات‌هایی است که دقت در آن مستقیماً بر عمر قطعه و عملکرد موتور تأثیر می‌گذارد. بسته به طراحی موتور، روش نصب ممکن است متفاوت باشد؛ بنابراین دستورالعمل تعمیراتی همان موتور باید مبنا قرار گیرد.
مهم‌ترین نکات این فرآیند عبارت‌اند از:
۱. بررسی قطعات پیش از نصب: سطح میل‌سوپاپ، محل استقرار بوش و مجاری روغن را از نظر سایش، آلودگی و آسیب کنترل کنید.
۲. اندازه‌گیری ابعاد: قطرها، لقی و وضعیت هم‌محوری باید با ابزار مناسب و براساس مقادیر مجاز سازنده بررسی شوند.
۳. نصب با ابزار مناسب: برای بوش‌های پرسی، از روش و ابزار توصیه‌شده استفاده کنید. ضربه‌زدن غیراصولی می‌تواند باعث تغییر شکل یا آسیب قطعه شود.
۴. کنترل مجاری روغن: اگر بوش دارای سوراخ یا شیار روغن‌کاری است، محل قرارگیری آن باید دقیقاً مطابق طراحی موتور باشد. مسدود شدن مسیر روغن می‌تواند آسیب جدی ایجاد کند.
۵. کنترل لقی نهایی: پس از نصب، لقی و چرخش میل‌سوپاپ باید بررسی شود. در موتورهایی که به پرداخت یا ماشین‌کاری نهایی نیاز دارند، این مرحله باید با تجهیزات تخصصی انجام شود.
۶. بررسی روانکاری پیش از راه‌اندازی: پس از مونتاژ، از تمیز بودن مجاری و رعایت روش صحیح آماده‌سازی و روغن‌کاری اولیه اطمینان حاصل کنید.
توجه: همه بوش‌های میل سوپاپ به یک روش نصب نمی‌شوند. در بعضی موتورها، تعویض بوش مجزا امکان‌پذیر نیست یا تعمیر محل تکیه‌گاه به عملیات تخصصی نیاز دارد. پیش از هر اقدامی، ساختار موتور موردنظر را بررسی کنید.
۸. تفاوت بوش میل سوپاپ با بوش شاتون
بوش میل سوپاپ و بوش شاتون هر دو در کاهش اصطکاک و فراهم کردن شرایط مناسب حرکت قطعات نقش دارند، اما محل نصب و وظیفه آن‌ها متفاوت است.
بوش میل سوپاپ در موتورهای مجهز به این قطعه، تکیه‌گاه چرخش میل‌سوپاپ است و به حفظ لقی و روانکاری محور کمک می‌کند.
در مقابل، بوش شاتون معمولاً در سر کوچک شاتون نصب می‌شود و محل حرکت گژن‌پین را فراهم می‌کند. این بوش تحت بارهای ناشی از حرکت پیستون و احتراق قرار دارد و باید با گژن‌پین و مشخصات همان موتور سازگار باشد.
بنابراین، این دو قطعه با وجود شباهت ظاهری احتمالی، از نظر ابعاد، محل نصب و کاربرد قابل جایگزینی با یکدیگر نیستند.
۹. پرسش‌های متداول درباره بوش میل سوپاپ
آیا خرابی بوش میل سوپاپ باعث صدای موتور می‌شود؟
بله، افزایش لقی یا سایش شدید بوش ممکن است باعث ایجاد صدای غیرعادی شود؛ اما صدا به‌تنهایی برای تشخیص کافی نیست و باید سایر اجزای مجموعه سوپاپ و میل‌سوپاپ نیز بررسی شوند.
آیا می‌توان بوش میل سوپاپ را بدون بررسی میل‌سوپاپ تعویض کرد؟
این کار توصیه نمی‌شود. پیش از تعویض باید سطح میل‌سوپاپ و محل نشیمن آن بررسی شوند. اگر این سطوح آسیب دیده باشند، نصب بوش جدید به‌تنهایی ممکن است نتیجه مطلوبی نداشته باشد.
آیا همه موتورهای خودرو بوش میل سوپاپ دارند؟
خیر. طراحی تکیه‌گاه میل‌سوپاپ در موتورهای مختلف متفاوت است. برخی از بوش مجزا استفاده می‌کنند و در برخی دیگر، سطوح یاتاقانی مستقیماً در سرسیلندر یا پایه‌های نگهدارنده ایجاد شده‌اند.
هنگام خرید بوش میل سوپاپ چه چیزی اهمیت بیشتری دارد؟
تطابق با موتور، دقت ابعادی، کیفیت ساخت و سازگاری با شرایط نصب و روانکاری اهمیت اساسی دارند. انتخاب قطعه صرفاً براساس ظاهر یا اندازه تقریبی، احتمال بروز مشکل را افزایش می‌دهد.
آیا تعویض بوش میل سوپاپ به تجهیزات تخصصی نیاز دارد؟
در بسیاری از موارد، برای نصب صحیح، کنترل هم‌محوری و اندازه‌گیری لقی به ابزار مناسب نیاز است. نوع تجهیزات و روش کار به طراحی موتور و دستورالعمل سازنده بستگی دارد.
۱۰. جمع‌بندی
بوش میل سوپاپ در موتورهایی که از این قطعه استفاده می‌کنند، نقش مهمی در تکیه‌گاه میل‌سوپاپ، کاهش اصطکاک، حفظ لقی استاندارد و عملکرد صحیح سیستم روانکاری دارد. فرسودگی این قطعه می‌تواند باعث افزایش لقی و آسیب به سطوح مرتبط شود؛ بااین‌حال، تشخیص خرابی باید براساس بررسی و اندازه‌گیری فنی انجام گیرد.
برای انتخاب و تعویض بوش میل سوپاپ، توجه به نوع موتور، دقت ابعادی، کیفیت ساخت و نصب اصولی ضروری است. بررسی هم‌زمان وضعیت میل‌سوپاپ و محل نشیمن آن نیز از تعمیرات تکراری و هزینه‌های اضافی جلوگیری می‌کند.
