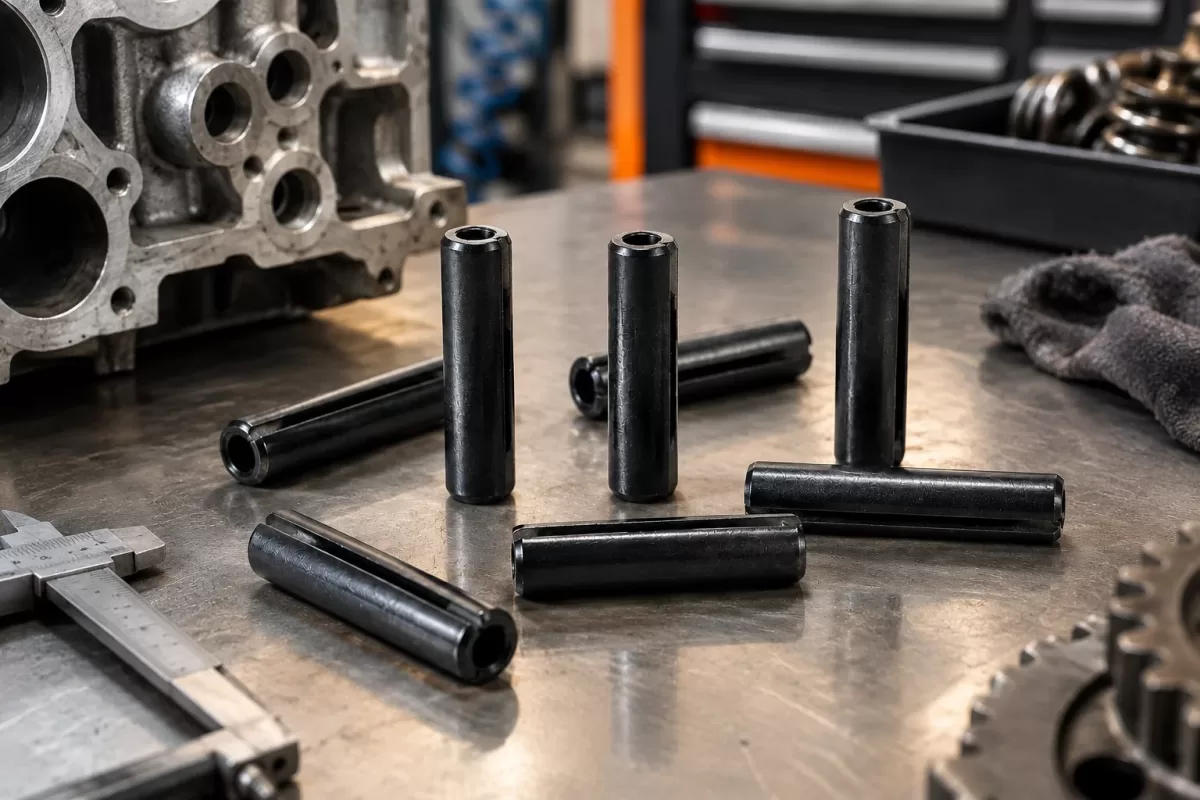

پین دولاتاب چیست؟
پین دولاتاب نامی است که ممکن است در بازار قطعات برای نوع مشخصی از پین‌های مکانیکی به کار رود. برای توضیح فنی این قطعه، ابتدا باید ساختار واقعی آن مشخص باشد.
در صورتی که منظور از پین دولاتاب، پین فنری مارپیچی باشد، این قطعه از نوار فلزی شکل‌داده‌شده‌ای تشکیل می‌شود که به‌صورت چندلایه و مارپیچی پیچیده شده است. ساختار آن به پین اجازه می‌دهد هنگام نصب، در محدوده طراحی‌شده تغییر شکل الاستیک داشته باشد و پس از قرارگیری در سوراخ مناسب، نیروی شعاعی ایجاد کند.
این نیرو به حفظ درگیری پین با دیواره سوراخ کمک می‌کند و می‌تواند در تثبیت قطعات نقش داشته باشد.
بااین‌حال، اصطلاح پین دولاتاب ممکن است در کاربردهای مختلف به قطعه‌ای با شکل یا وظیفه متفاوت اشاره کند. بنابراین، پیش از تعمیم مشخصات فنی این نوع پین به محصولی که با همین نام عرضه می‌شود، باید تصویر، شماره فنی یا نقشه آن بررسی شود.
پین دولاتاب چه کاربردی دارد؟
کاربرد پین به ساختار، ابعاد و وظیفه‌ای که در طراحی مجموعه برای آن در نظر گرفته شده است بستگی دارد. پین‌های فنری مارپیچی در برخی اتصالات مکانیکی برای تثبیت، اتصال یا موقعیت‌دهی قطعات استفاده می‌شوند.
۱. اتصال قطعات مکانیکی
یکی از کاربردهای پین‌های مکانیکی، ایجاد اتصال میان دو یا چند قطعه است. در چنین شرایطی، پین باید بتواند نیروهای واردشده در محدوده طراحی را تحمل کند و از جابه‌جایی ناخواسته اجزا جلوگیری شود.
۲. تثبیت موقعیت قطعات
در بعضی مجموعه‌ها، حفظ موقعیت نسبی قطعات اهمیت زیادی دارد. پین مناسب می‌تواند به هم‌راستایی یا ثابت ماندن موقعیت اجزا کمک کند؛ البته میزان دقت و قابلیت موقعیت‌دهی به طراحی اتصال و تلرانس‌های ابعادی وابسته است.
۳. استفاده در اتصالات دارای ارتعاش
برخی پین‌های فنری مارپیچی به دلیل ساختار ارتجاعی خود می‌توانند در برابر بخشی از بارهای ضربه‌ای و ارتعاشی رفتار مناسبی داشته باشند. میزان این قابلیت به نوع پین، جنس، ابعاد و شرایط کاری بستگی دارد.
۴. کاربرد در مجموعه‌های صنعتی و خودرویی
پین‌ها در سازوکارهای مختلف صنعتی و خودرویی به کار می‌روند، اما نمی‌توان محل نصب یک پین مشخص را تنها از روی نام عمومی آن تعیین کرد.
برای شناسایی کاربرد پین دولاتاب در یک موتور یا مجموعه خودرویی مشخص، باید شماره فنی قطعه، نقشه مونتاژ یا اطلاعات معتبر سازنده بررسی شود. این موضوع به‌ویژه هنگام خرید قطعات جایگزین اهمیت دارد.
پین دولاتاب چگونه کار می‌کند؟
اگر پین دولاتاب از نوع فنری مارپیچی باشد، عملکرد آن بر اساس تغییر شکل الاستیک و ایجاد نیروی شعاعی هنگام نصب است.
قطر آزاد این نوع پین معمولاً از قطر سوراخ تعیین‌شده برای نصب بزرگ‌تر است. هنگام ورود پین به سوراخ، ساختار آن فشرده می‌شود و نیرویی در جهت تماس با دیواره سوراخ ایجاد می‌کند.
این فرآیند را می‌توان در چند مرحله توضیح داد:
- ورود به محل نصب: پین در راستای سوراخی که ابعاد آن با مشخصات فنی قطعه مطابقت دارد قرار می‌گیرد.
- تغییر شکل الاستیک: ساختار مارپیچی در محدوده مجاز فشرده می‌شود.
- ایجاد نیروی نگهدارنده: خاصیت فنری به حفظ تماس پین با دیواره سوراخ کمک می‌کند.
- حفظ اتصال: پین متناسب با طراحی و شرایط کاری، وظیفه اتصال یا تثبیت قطعات را انجام می‌دهد.
اگر پین بیش از حد سخت باشد یا قطر و تلرانس آن با محل نصب تناسب نداشته باشد، احتمال آسیب به سوراخ یا دشوار شدن مونتاژ وجود دارد. از طرف دیگر، پین بیش از حد انعطاف‌پذیر نیز ممکن است برای بار واردشده مناسب نباشد.
بنابراین، عملکرد صحیح به انتخاب هماهنگ پین و قطعاتی که در آن نصب می‌شود وابسته است.
تفاوت پین دولاتاب با پین توپر
پین فنری مارپیچی و پین توپر ممکن است برای اهداف مشابهی مانند اتصال یا موقعیت‌دهی استفاده شوند، اما از نظر ساختار و رفتار مکانیکی تفاوت دارند.
| ویژگی | پین فنری مارپیچی | پین توپر |
|---|---|---|
| ساختار | نوار فلزی پیچیده‌شده به‌صورت مارپیچی | بدنه یکپارچه |
| رفتار هنگام نصب | قابلیت تغییر شکل الاستیک در محدوده طراحی | وابسته به جنس، هندسه و نوع انطباق |
| نحوه نگهداری در سوراخ | نیروی شعاعی ناشی از ساختار فنری | وابسته به طراحی اتصال و انطباق |
| معیار انتخاب | بار، انعطاف‌پذیری، قطر و جنس قطعات میزبان | بار، دقت ابعادی و نوع انطباق |
| کاربرد | متناسب با طراحی اتصال و شرایط بارگذاری | متناسب با طراحی اتصال و شرایط بارگذاری |
هیچ‌یک از این دو نوع پین برای تمام شرایط بهترین گزینه نیست. انتخاب باید با توجه به وظیفه اتصال، جنس قطعات، فضای نصب و بارهای مورد انتظار انجام شود.
تفاوت پین فنری مارپیچی با پین چاکدار
پین فنری مارپیچی و پین چاکدار هر دو در گروه پین‌های فنری قرار می‌گیرند، اما شکل ساختاری آن‌ها متفاوت است.
پین چاکدار معمولاً از یک بدنه استوانه‌ای با شکاف طولی تشکیل می‌شود. این شکاف هنگام نصب امکان فشرده شدن پین را فراهم می‌کند.
در مقابل، پین فنری مارپیچی از نوار فلزی پیچیده‌شده تشکیل شده است و نحوه توزیع تنش و تغییر شکل آن با نوع چاکدار تفاوت دارد.
این اختلاف ساختاری بر رفتار پین هنگام نصب، انعطاف‌پذیری و عملکرد آن در شرایط بارگذاری تأثیر می‌گذارد. به همین دلیل، جایگزینی این دو نوع پین باید بر اساس مشخصات طراحی و کاربرد واقعی انجام شود، نه صرفاً شباهت قطر یا ظاهر.
هنگام خرید پین دولاتاب به چه نکاتی توجه کنیم؟
انتخاب پین مناسب تنها با دانستن نام قطعه امکان‌پذیر نیست. برای خرید صحیح، چند معیار فنی باید مورد توجه قرار گیرند.
۱. ابعاد دقیق قطعه
قطر، طول و سایر ابعاد پین باید با محل نصب هماهنگ باشند. حتی اختلاف ابعادی کوچک، در اتصالات حساس می‌تواند بر کیفیت مونتاژ یا عملکرد نهایی تأثیر بگذارد.
۲. جنس و خواص مکانیکی
جنس پین باید با شرایط کاری، نوع بارگذاری و جنس قطعات میزبان سازگار باشد. مقاومت در برابر تغییر شکل، خستگی و خوردگی نیز با توجه به محیط استفاده اهمیت پیدا می‌کند.
۳. کیفیت ساخت
یکنواختی ابعاد، کیفیت سطح، شکل انتهایی و رعایت مشخصات فنی از عوامل مؤثر بر عملکرد پین هستند. کیفیت نامناسب می‌تواند نصب را دشوار کند یا باعث ایجاد اتصال غیرقابل‌اعتماد شود.
۴. سازگاری با محل نصب
قطر و تلرانس سوراخ، جنس قطعه میزبان و نحوه مونتاژ باید با مشخصات پین هماهنگ باشند. انتخاب قطعه بدون توجه به این عوامل ممکن است به پین یا محل نصب آسیب برساند.
۵. شماره فنی و کاربرد واقعی
اگر پین دولاتاب برای یک مجموعه خودرویی مشخص تهیه می‌شود، بهتر است شماره فنی، کاتالوگ قطعات یا نقشه فنی بررسی شود. اتکا به نام بازاری یا شباهت ظاهری به‌تنهایی برای تأیید سازگاری کافی نیست.
کیفیت پین دولاتاب چه اهمیتی دارد؟
پین ممکن است در مقایسه با قطعات بزرگ‌تر یک مجموعه، قطعه‌ای کوچک و ساده به نظر برسد؛ اما وظیفه آن در حفظ اتصال یا موقعیت قطعات می‌تواند اهمیت زیادی داشته باشد.
اگر پین از نظر ابعاد، خواص مکانیکی یا کیفیت ساخت با نیاز مجموعه سازگار نباشد، ممکن است در هنگام نصب یا کارکرد با مشکلاتی مانند شل شدن اتصال، تغییر شکل یا آسیب به سوراخ مواجه شود.
کیفیت مناسب به معنای تطابق محصول با مشخصات موردنیاز است؛ نه صرفاً ظاهر بهتر یا قیمت بالاتر. برای ارزیابی کیفیت، باید مشخصات فنی، یکنواختی ساخت و سازگاری قطعه با کاربرد موردنظر بررسی شوند.
در قطعات مورد استفاده در مجموعه‌های خودرویی، این موضوع اهمیت بیشتری دارد؛ زیرا عملکرد اتصال باید با شرایط واقعی کار و الزامات سازنده مجموعه هماهنگ باشد.
نکات مهم هنگام نصب پین دولاتاب
نصب صحیح در عملکرد نهایی پین نقش مهمی دارد. حتی قطعه‌ای که از نظر کیفیت و ابعاد مناسب است، در صورت نصب نادرست ممکن است آسیب ببیند یا وظیفه خود را به‌درستی انجام ندهد.
- پیش از نصب، ابعاد و وضعیت سوراخ را بررسی کنید.
- از ابزار مناسب و هم‌راستا با محور سوراخ استفاده کنید.
- از ضربه‌های شدید یا وارد کردن نیروی بیش از حد خودداری کنید.
- از فشرده کردن یا تغییر شکل پین بیش از محدوده مجاز آن جلوگیری کنید.
- در صورت مشاهده ترک، خوردگی یا تغییر شکل غیرعادی، وضعیت قطعه را بررسی کنید.
- دستورالعمل نصب و مشخصات فنی سازنده را در اتصالات حساس رعایت کنید.
همچنین، استفاده مجدد از پین خارج‌شده باید بر اساس نوع پین و دستورالعمل سازنده تصمیم‌گیری شود. نمی‌توان برای همه انواع پین، یک قاعده یکسان درباره قابلیت استفاده مجدد در نظر گرفت.
علائم احتمالی خرابی پین
عملکرد نامناسب پین ممکن است ناشی از انتخاب اشتباه، نصب غیراصولی، بارگذاری خارج از محدوده طراحی یا فرسودگی باشد.
موارد زیر می‌توانند نشانه‌ای برای بررسی بیشتر باشند:
- شل شدن پین در محل نصب
- تغییر شکل دائمی یا آسیب بدنه
- مشاهده ترک یا شکستگی
- خوردگی یا آسیب سطحی
- جابه‌جایی غیرعادی قطعات متصل به یکدیگر
این علائم لزوماً به معنای خرابی خود پین نیستند. برای مثال، شل شدن اتصال ممکن است از فرسودگی سوراخ یا انتخاب نامناسب ابعاد ناشی شده باشد. بنابراین، هنگام عیب‌یابی باید هم پین و هم محل نصب آن بررسی شوند.
آیا پین دولاتاب با پین‌های دیگر قابل جایگزینی است؟
جایگزینی پین باید با بررسی فنی انجام شود. دو قطعه که از نظر ظاهری یا قطر اسمی مشابه هستند، ممکن است از نظر ساختار، انعطاف‌پذیری، خواص مکانیکی و عملکرد تفاوت داشته باشند.
پیش از جایگزینی باید نوع پین، قطر و طول، جنس، تلرانس محل نصب و شرایط بارگذاری بررسی شوند. در مجموعه‌های حساس خودرویی، نقشه فنی و شماره قطعه تأییدشده مرجع مناسب‌تری برای تصمیم‌گیری هستند.
استفاده از قطعه جایگزین بدون اطمینان از سازگاری آن می‌تواند باعث مشکلات مونتاژ یا کاهش قابلیت اطمینان اتصال شود.
جمع‌بندی
پین دولاتاب از جمله قطعاتی است که شناخت دقیق ساختار و کاربرد آن، به انتخاب صحیح قطعات اتصال کمک می‌کند. اگر منظور از این نام، پین فنری مارپیچی باشد، ساختار ارتجاعی آن امکان ایجاد نیروی شعاعی و حفظ درگیری با سوراخ را فراهم می‌کند.
انتخاب پین مناسب باید بر اساس ابعاد، جنس، کیفیت ساخت، شرایط بارگذاری و مشخصات محل نصب انجام شود. همچنین، در کاربردهای خودرویی باید از سازگاری قطعه با مجموعه موردنظر اطمینان حاصل کرد.
برای خرید یا جایگزینی پین دولاتاب، بررسی مشخصات فنی و انتخاب قطعه متناسب با کاربرد واقعی، مهم‌تر از اتکا به نام یا ظاهر آن است.
پرسش‌های متداول درباره پین دولاتاب
پین دولاتاب چیست؟
پین دولاتاب نامی است که باید با توجه به کاربرد و شکل واقعی قطعه تفسیر شود. اگر منظور پین فنری مارپیچی باشد، این قطعه برای اتصال یا تثبیت قطعات در برخی مجموعه‌های مکانیکی به کار می‌رود.
کاربرد پین دولاتاب چیست؟
کاربرد آن به نوع پین و طراحی مجموعه بستگی دارد. در پین‌های فنری مارپیچی، کاربردهای عمومی شامل اتصال، تثبیت و موقعیت‌دهی قطعات است.
تفاوت پین دولاتاب و پین توپر چیست؟
پین فنری مارپیچی از ساختار لایه‌ای و ارتجاعی برخوردار است، در حالی که پین توپر بدنه‌ای یکپارچه دارد. نحوه نصب و رفتار مکانیکی آن‌ها نیز متفاوت است.
آیا پین دولاتاب در خودرو کاربرد دارد؟
پین‌ها در برخی مجموعه‌های مکانیکی و خودرویی استفاده می‌شوند؛ اما برای تعیین محل نصب یک محصول مشخص باید شماره فنی یا نقشه مربوط به آن بررسی شود.
هنگام خرید پین دولاتاب چه نکاتی مهم هستند؟
ابعاد دقیق، جنس، خواص مکانیکی، کیفیت ساخت، شرایط نصب و سازگاری با مجموعه موردنظر از مهم‌ترین معیارهای انتخاب هستند.
آیا می‌توان پین دولاتاب را با پین چاکدار جایگزین کرد؟
این جایگزینی بدون بررسی فنی توصیه نمی‌شود. ساختار و رفتار مکانیکی این دو نوع پین متفاوت است و سازگاری آن‌ها باید بر اساس مشخصات طراحی تأیید شود.
