بوش شاتون چیست و در کجای موتور قرار دارد؟
شاتون (Connecting Rod) قطعه‌ای است که پیستون را به میل‌لنگ متصل می‌کند. این قطعه نیروی حاصل از احتراق را از پیستون دریافت کرده و به میل‌لنگ منتقل می‌کند. شاتون معمولاً از دو بخش اصلی تشکیل شده است:
- سر کوچک شاتون: محل اتصال شاتون به گژن‌پین پیستون است.
- سر بزرگ شاتون: محل اتصال شاتون به میل‌لنگ است که معمولاً از طریق یاتاقان شاتون انجام می‌شود.

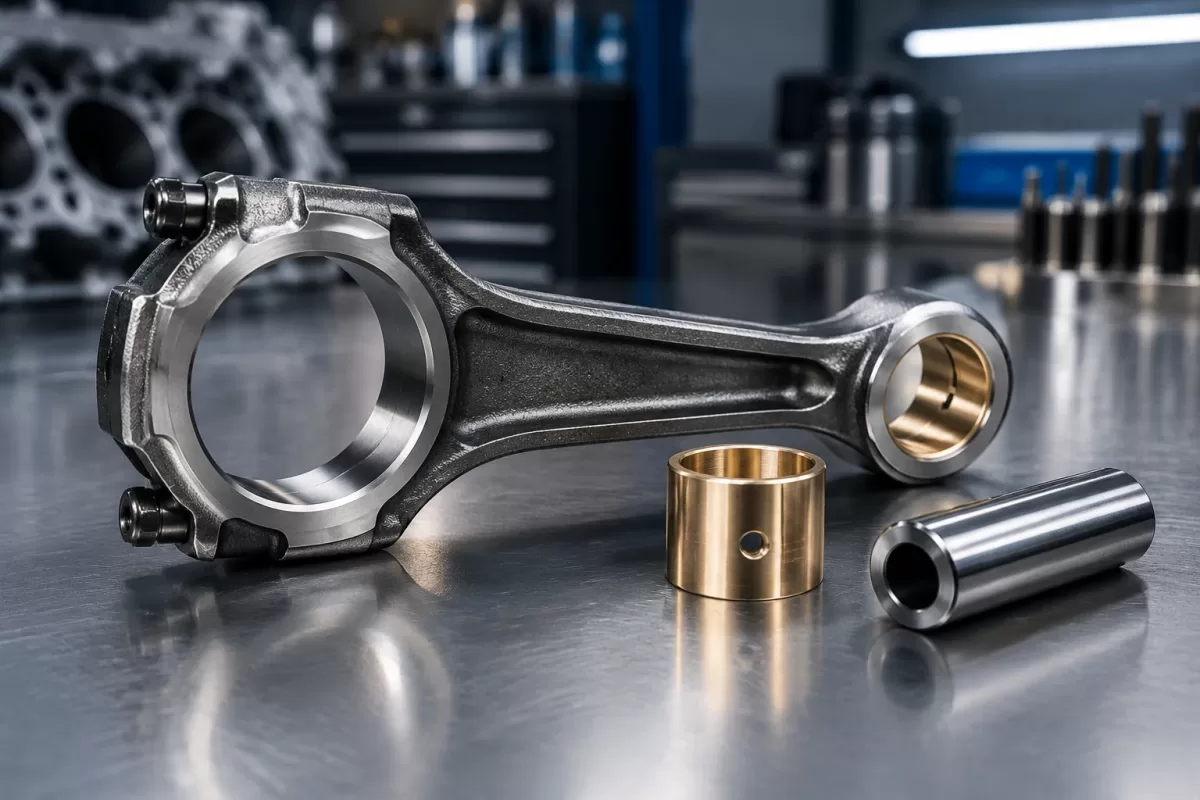

بوش شاتون قطعه‌ای استوانه‌ای و توخالی است که در بسیاری از موتورها داخل سر کوچک شاتون نصب می‌شود. گژن‌پین از داخل این بوش عبور می‌کند و ارتباط میان پیستون و شاتون را برقرار می‌سازد.
بوش شاتون باید به‌گونه‌ای طراحی و نصب شود که لقی میان آن و گژن‌پین در محدوده تعیین‌شده برای موتور باشد. لقی بیش از حد می‌تواند موجب ضربه و سایش شود؛ در مقابل، لقی کمتر از حد مجاز ممکن است حرکت گژن‌پین را مختل کند.
نکته مهم این است که طراحی سر کوچک شاتون در همه موتورها یکسان نیست. در برخی موتورها از بوش قابل تعویض استفاده می‌شود و در برخی طراحی‌ها، روش اتصال گژن‌پین متفاوت است. بنابراین، پیش از سفارش یا تعویض قطعه باید ساختار موتور موردنظر بررسی شود.
وظایف اصلی بوش شاتون در موتور خودرو
بوش شاتون با وجود ابعاد نسبتاً کوچک، در عملکرد صحیح مجموعه پیستون و شاتون نقش مهمی دارد. مهم‌ترین وظایف این قطعه عبارت‌اند از:
۱. کاهش اصطکاک و سایش
در محل اتصال گژن‌پین به سر کوچک شاتون، نیروهای متناوب و حرکت نسبی میان قطعات وجود دارد. بوش شاتون سطح تماس مناسبی برای این حرکت فراهم می‌کند و در صورت انتخاب و نصب صحیح، به کاهش سایش قطعات کمک می‌کند.
۲. فراهم کردن حرکت مناسب گژن‌پین
گژن‌پین باید مطابق طراحی موتور، حرکت و لقی مشخصی داشته باشد. بوش شاتون در حفظ شرایط مناسب این اتصال نقش دارد. اگر قطر داخلی بوش یا ابعاد گژن‌پین از محدوده استاندارد خارج شود، ممکن است لقی غیرعادی یا محدودیت حرکت ایجاد شود.
۳. تحمل نیروهای واردشده به سر کوچک شاتون
در طول کار موتور، نیروهای ناشی از احتراق و حرکت رفت‌وبرگشتی پیستون به مجموعه گژن‌پین و شاتون وارد می‌شوند. بوش باید در برابر این نیروها مقاومت کافی داشته باشد و شرایط مناسبی برای انتقال بار میان گژن‌پین و شاتون فراهم کند.
۴. کمک به روانکاری محل اتصال
روانکاری مناسب به کاهش اصطکاک و کنترل دمای تماس میان گژن‌پین و بوش کمک می‌کند. شیوه رسیدن روغن به این بخش، به طراحی موتور بستگی دارد. در برخی موتورها مسیر یا سوراخ روغن‌کاری در نظر گرفته شده است؛ بنابراین، هنگام نصب بوش باید دستورالعمل فنی همان موتور رعایت شود.
بوش شاتون از چه جنسی ساخته می‌شود؟
جنس بوش شاتون باید با شرایط کاری موتور، فشار واردشده، وضعیت روانکاری و ویژگی‌های گژن‌پین سازگار باشد. در ساخت این قطعات از آلیاژهای مختلفی استفاده می‌شود که برخی از آن‌ها عبارت‌اند از:
- آلیاژهای مس‌پایه و برنز: در بسیاری از کاربردها به دلیل ویژگی‌های اصطکاکی و مقاومت مناسب در برابر سایش مورد استفاده قرار می‌گیرند.
- آلیاژهای برنز با ترکیبات متفاوت: نوع آلیاژ با توجه به بار کاری، شرایط روغن‌کاری و مشخصات طراحی انتخاب می‌شود.
- ساختارهای چندلایه: در برخی کاربردها از ساختارهای ترکیبی استفاده می‌شود که جنس لایه‌ها و نحوه ساخت آن‌ها به طراحی قطعه بستگی دارد.
نمی‌توان یک آلیاژ مشخص را برای تمام بوش‌های شاتون مناسب دانست. انتخاب جنس و ساختار قطعه باید بر اساس کاربرد واقعی آن انجام شود.
هنگام خرید بوش شاتون، علاوه بر جنس، باید به دقت ابعادی، یکنواختی ضخامت، کیفیت سطح، قطر داخلی و خارجی و تناسب قطعه با موتور توجه کرد. ظاهر مناسب به‌تنهایی تضمین‌کننده کیفیت یا سازگاری قطعه نیست.
علائم خرابی بوش شاتون چیست؟
فرسودگی بوش شاتون ممکن است به‌تدریج ایجاد شود. برخی نشانه‌ها می‌توانند احتمال خرابی این قطعه را مطرح کنند، اما تشخیص قطعی به بررسی فنی و اندازه‌گیری نیاز دارد.
۱. صدای تق‌تق فلزی از موتور
افزایش لقی میان گژن‌پین و بوش ممکن است باعث ایجاد صدای ضربه‌ای در موتور شود. این صدا ممکن است با دور موتور یا شرایط بارگذاری تغییر کند.
بااین‌حال، صدای تق‌تق می‌تواند از بخش‌های دیگری مانند پیستون، یاتاقان‌ها یا سایر اجزای متحرک نیز ناشی شود. بنابراین، صرف شنیدن صدا برای تشخیص خرابی بوش شاتون کافی نیست.
۲. افزایش لقی گژن‌پین
یکی از نشانه‌های مهم فرسودگی بوش شاتون، افزایش لقی میان بوش و گژن‌پین است. در صورت خارج شدن لقی از محدوده مجاز، احتمال ایجاد ضربه، سایش بیشتر و اختلال در عملکرد مجموعه وجود دارد.
برای تشخیص دقیق، قطر داخلی بوش و قطر گژن‌پین باید با ابزار مناسب اندازه‌گیری و با مشخصات فنی موتور مقایسه شوند.
۳. خراش یا سایش غیرعادی بوش
در زمان باز کردن موتور، وجود خراش‌های عمیق، سایش نامتقارن، خوردگی یا تغییر شکل بوش می‌تواند نشانه آسیب‌دیدگی باشد. در این شرایط، بررسی وضعیت گژن‌پین و محل نصب بوش نیز ضروری است؛ زیرا ممکن است علت خرابی تنها به خود بوش محدود نباشد.
۴. سایش غیرعادی قطعات مرتبط
اگر لقی یا هم‌راستایی مجموعه پیستون و شاتون از شرایط استاندارد خارج شود، ممکن است سایش غیرعادی در قطعات مرتبط مشاهده شود. این وضعیت باید با بررسی بوش، گژن‌پین، سر کوچک شاتون و وضعیت هم‌راستایی مجموعه ارزیابی شود.
توجه: افت فشار روغن یا لرزش موتور به‌تنهایی از علائم اختصاصی خرابی بوش شاتون نیستند. در صورت مشاهده این نشانه‌ها، باید سایر عوامل احتمالی نیز بررسی شوند.
دلایل اصلی خرابی و فرسودگی بوش شاتون
شناخت علت خرابی بوش شاتون اهمیت زیادی دارد؛ زیرا تعویض قطعه بدون برطرف کردن عامل اصلی ممکن است باعث تکرار مشکل شود.
۱. روانکاری نامناسب
کمبود روغن موتور، آلودگی روغن یا اختلال در سیستم روغن‌کاری می‌تواند شرایط روانکاری قطعات متحرک را نامناسب کند. اگر روغن کافی به محل گژن‌پین و بوش نرسد، احتمال افزایش اصطکاک و سایش وجود دارد.
۲. نصب غیراصولی بوش
نصب نامناسب ممکن است باعث تغییر شکل بوش، آسیب به سطح آن یا ایجاد لقی غیراستاندارد شود. استفاده از ابزار نامناسب و بی‌توجهی به دستورالعمل نصب نیز می‌تواند عمر قطعه را کاهش دهد.
۳. لقی نامناسب میان بوش و گژن‌پین
اگر قطر داخلی بوش پس از نصب بیش از اندازه بزرگ یا کوچک باشد، عملکرد صحیح اتصال مختل می‌شود. لقی بیش از حد می‌تواند موجب ضربه و سایش شود و لقی کمتر از حد مجاز نیز ممکن است حرکت گژن‌پین را محدود کند.
۴. استفاده از قطعه نامتناسب یا بی‌کیفیت
تفاوت در ابعاد، جنس یا کیفیت ساخت می‌تواند باعث کاهش دوام بوش شود. از آنجا که مشخصات بوش شاتون به نوع موتور وابسته است، شباهت ظاهری دو قطعه به معنای قابل‌جایگزین بودن آن‌ها نیست.
۵. خرابی گژن‌پین یا آسیب دیدن شاتون
گژن‌پین فرسوده، سطح تماس آسیب‌دیده یا تغییر شکل سر کوچک شاتون می‌تواند بر عملکرد بوش تأثیر بگذارد. به همین دلیل، هنگام تعمیر باید قطعات مرتبط نیز بررسی شوند و تنها به تعویض بوش اکتفا نشود.
۶. شرایط کاری نامناسب موتور
بارگذاری غیرعادی، ضربات شدید احتراق یا دمای بیش از حد موتور ممکن است به قطعات مجموعه پیستون و شاتون آسیب وارد کند. در چنین شرایطی، بررسی علت اصلی مشکل پیش از مونتاژ مجدد موتور ضروری است.
نکات فنی مهم هنگام تعویض و نصب بوش شاتون
تعویض بوش شاتون یک عملیات دقیق فنی است و باید با توجه به طراحی موتور و دستورالعمل سازنده انجام شود. مراحل کلی این کار عبارت‌اند از:
۱. بررسی بوش قدیمی و قطعات مرتبط
پیش از تعویض، وضعیت بوش، گژن‌پین و محل نصب در سر کوچک شاتون بررسی می‌شود. اگر شاتون ترک خورده، تغییر شکل داده یا محل نصب آن آسیب دیده باشد، باید امکان تعمیر یا نیاز به تعویض آن ارزیابی شود.
۲. خارج کردن بوش فرسوده
بوش قدیمی باید با ابزار مناسب و روشی که به سر کوچک شاتون آسیب نزند، خارج شود. استفاده از ضربه‌های غیراصولی می‌تواند باعث تغییر شکل محل نصب یا ایجاد آسیب در شاتون شود.
۳. نصب بوش جدید
نصب بوش باید با ابزار مناسب و مطابق دستورالعمل فنی انجام شود. در موتورهایی که سوراخ یا مسیر روغن‌کاری روی بوش دارند، موقعیت آن باید مطابق طراحی موتور تنظیم شود. البته همه بوش‌ها دارای سوراخ روغن‌کاری نیستند و نباید یک روش نصب را برای تمام مدل‌ها در نظر گرفت.
۴. تنظیم قطر داخلی بوش
در بسیاری از کاربردها، پس از نصب بوش باید قطر داخلی آن اندازه‌گیری و در صورت نیاز با عملیات ماشین‌کاری دقیق به اندازه نهایی رسانده شود. این مرحله برای دستیابی به لقی استاندارد گژن‌پین اهمیت زیادی دارد.
نوع عملیات و مقدار نهایی ماشین‌کاری باید بر اساس مشخصات سازنده تعیین شود؛ زیرا انجام نادرست آن ممکن است باعث ایجاد لقی نامناسب یا آسیب به قطعه شود.
۵. کنترل نهایی لقی و هم‌راستایی
پس از نصب، قطر داخلی بوش و قطر گژن‌پین باید اندازه‌گیری شوند. همچنین لازم است وضعیت سطح تماس، لقی، هم‌راستایی و مسیر روغن‌کاری در صورت وجود بررسی شود.
گژن‌پین نباید صرفاً بر اساس احساس دست یا یک آزمون غیرتخصصی تأیید شود. معیار نهایی، اندازه‌گیری دقیق و انطباق با تلرانس تعیین‌شده برای همان موتور است.
نکته مهم: نصب بوش جدید بدون کنترل ابعاد نهایی، تضمینی برای عملکرد صحیح مجموعه ایجاد نمی‌کند. انجام این کار به ابزار مناسب و دانش فنی تعمیر موتور نیاز دارد.
هنگام خرید بوش شاتون به چه نکاتی توجه کنیم؟
برای انتخاب بوش شاتون مناسب، باید علاوه بر کیفیت ساخت، سازگاری قطعه با موتور موردنظر را بررسی کرد. مهم‌ترین نکات هنگام خرید عبارت‌اند از:
- تطابق با موتور: مدل و مشخصات فنی موتور و کاربرد دقیق قطعه را بررسی کنید.
- دقت ابعادی: قطر داخلی، قطر خارجی و ضخامت بوش باید با مشخصات موردنیاز مطابقت داشته باشند.
- کیفیت ساخت: سطح قطعه باید از نظر خراش، عیب ساخت و ناهماهنگی ابعادی بررسی شود.
- تناسب با گژن‌پین: بوش باید برای گژن‌پین مورد استفاده در همان موتور مناسب باشد.
- اعتبار تأمین‌کننده: تأمین قطعه از منبع معتبر، به اطمینان از تطابق مشخصات و کیفیت ساخت کمک می‌کند.
برای تعمیرکاران و فروشندگان قطعات یدکی، تطبیق دقیق کد و کاربرد قطعه اهمیت ویژه‌ای دارد؛ زیرا انتخاب اشتباه ممکن است باعث اتلاف زمان تعمیر و افزایش هزینه‌ها شود.
تفاوت بوش شاتون با یاتاقان شاتون چیست؟
بوش شاتون و یاتاقان شاتون دو قطعه متفاوت هستند که در بخش‌های جداگانه‌ای از شاتون قرار می‌گیرند.
بوش شاتون معمولاً در سر کوچک شاتون و محل اتصال به گژن‌پین نصب می‌شود. در مقابل، یاتاقان شاتون در سر بزرگ قرار دارد و میان شاتون و ژورنال میل‌لنگ ارتباط یاتاقانی ایجاد می‌کند.
تفاوت‌های اصلی این دو قطعه عبارت‌اند از:
- محل نصب: بوش شاتون در سر کوچک و یاتاقان شاتون در سر بزرگ قرار دارد.
- قطعه مرتبط: بوش با گژن‌پین و یاتاقان با میل‌لنگ در ارتباط است.
- شکل ظاهری: بوش شاتون معمولاً ساختاری استوانه‌ای دارد؛ یاتاقان شاتون معمولاً از پوسته‌های نیم‌دایره‌ای تشکیل شده است.
- معیار بررسی: در بوش، قطر داخلی و لقی گژن‌پین اهمیت دارد؛ در یاتاقان، لقی روغنی و وضعیت ژورنال میل‌لنگ از معیارهای اصلی هستند.
شناخت تفاوت این قطعات هنگام سفارش و تأمین قطعات موتور اهمیت دارد و از اشتباه در انتخاب قطعه جلوگیری می‌کند.
سؤالات متداول درباره بوش شاتون
آیا خرابی بوش شاتون باعث صدای موتور می‌شود؟
بله، افزایش لقی میان بوش و گژن‌پین ممکن است صدای ضربه‌ای ایجاد کند. بااین‌حال، صداهای مشابه می‌توانند دلایل دیگری داشته باشند و برای تشخیص دقیق باید موتور بررسی شود.
آیا می‌توان فقط بوش شاتون را تعویض کرد؟
در موتورهایی که بوش شاتون به‌صورت جداگانه قابل تعویض است، در صورت سالم بودن شاتون و مناسب بودن محل نصب، تعویض بوش به‌تنهایی امکان‌پذیر است. اگر شاتون آسیب دیده یا تغییر شکل داده باشد، باید وضعیت آن به‌صورت تخصصی بررسی شود.
آیا بوش شاتون به روغن‌کاری نیاز دارد؟
بله، محل تماس بوش و گژن‌پین باید مطابق طراحی موتور روانکاری شود. نحوه تأمین روغن در موتورهای مختلف متفاوت است؛ بنابراین، بررسی سیستم روغن‌کاری و رعایت دستورالعمل سازنده اهمیت دارد.
چه زمانی باید بوش شاتون تعویض شود؟
زمانی که اندازه‌گیری‌ها نشان دهند لقی از محدوده مجاز خارج شده است یا بوش دچار سایش شدید، ترک یا تغییر شکل شده باشد، تعویض آن می‌تواند ضروری باشد. تصمیم نهایی باید بر اساس مشخصات فنی همان موتور گرفته شود.
آیا خرابی بوش شاتون باعث افت فشار روغن می‌شود؟
خرابی بوش شاتون به‌تنهایی معمولاً دلیل اصلی افت فشار روغن موتور نیست. افت فشار روغن می‌تواند به عواملی مانند کمبود روغن، خرابی پمپ روغن یا افزایش لقی یاتاقان‌های موتور مربوط باشد و باید به‌صورت جداگانه بررسی شود.
عمر مفید بوش شاتون چقدر است؟
عمر مفید بوش شاتون به کیفیت قطعه، شرایط کاری موتور، روانکاری، دقت نصب و وضعیت گژن‌پین بستگی دارد. برای همه خودروها نمی‌توان یک عدد ثابت تعیین کرد و بررسی ابعادی قطعه معیار مناسب‌تری برای تصمیم‌گیری درباره تعویض است.
جمع‌بندی
بوش شاتون یکی از قطعات مهم در مجموعه پیستون و شاتون است که در محل اتصال گژن‌پین به سر کوچک شاتون قرار می‌گیرد. این قطعه با فراهم کردن سطح تماس مناسب، به کنترل اصطکاک و سایش و عملکرد صحیح مجموعه کمک می‌کند.
افزایش لقی گژن‌پین، صدای غیرعادی و مشاهده آثار سایش روی بوش از نشانه‌هایی هستند که بررسی فنی را ضروری می‌کنند. بااین‌حال، تشخیص خرابی باید با اندازه‌گیری دقیق و بررسی قطعات مرتبط انجام شود.
هنگام تعویض بوش شاتون، انتخاب قطعه متناسب با موتور، نصب اصولی و کنترل ابعاد نهایی اهمیت زیادی دارد. توجه به این موارد می‌تواند از تکرار خرابی و تحمیل هزینه‌های اضافی تعمیر موتور جلوگیری کند.
